Система монтажа PV балкона

Роль системы монтажа PV на балконе в обновлении энергии жилой энергии

Определение и объем применения системы монтажа PV на балконе
Система монтажа PV балкона в основном используется для балкона на фасаде зданий, таких как резиденции, квартиры, офисные здания и т. Д., Для поддержки установки небольших фотоэлектрических модулей для достижения цели самогенерации или выработки электроэнергии, подключенной к сетке. Его объем приложения включает в себя:
* Балконы жилых зданий с высокими и средними высокими зданиями в городах
* Террасы или огороженные районы многоэтажных жилых зданий
* Структура балкона на стене занавес
* Применение преобразования платформы Window Platform
Эта система обычно невелика по масштабу, но она подчеркивает безопасность, гибкость установки и эстетическую координацию с архитектурной интеграцией.

Анализ структурной формы и метода установки
Из -за своей специальной структуры проектирование системы монтажа PV на балконе необходимо полностью рассмотреть способность подшипников перил балконов, использование пространства, эффект затенения и правила безопасности. Общие структурные формы следующие:

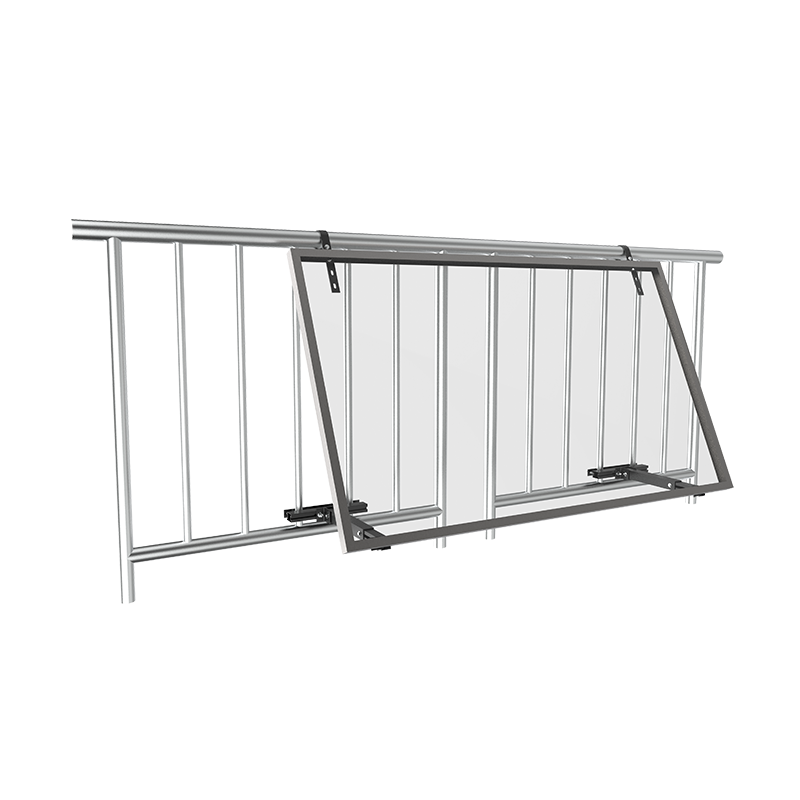

1. Система перил кронштейнов
Фотоэлектрическая панель зафиксирована выше или внутри оригинального перила балкона. Кронштейн подключен к перилам через зажим и болты, что подходит для легкой установки без повреждения исходной конструкции здания.
2. Постоянная диагональная система поддержки
Подходит для террасов и балконов с большими площадями. Установив опору ног и поддержки заднего наклона на земле балкона, общая структурная стабильность повышается, а ориентация и угол компонентов регулируются одновременно.
3. Стенная висящая конструкция
Кронштейн расположен непосредственно на стене балкона, а компоненты висят на внутренней стороне перил или обращены к солнцу. Это подходит для некоторых сцен без ограждений или с недостаточной высотой ограждения.
4. Система регулируемой угловой структуры
Оснащенный механизмом регулировки угла, наклон компонентов может быть гибко скорректирован в соответствии с сезонными изменениями и условиями ориентации для повышения эффективности использования света.

Ключевой выбор материала и дизайн безопасности
Конфигурация материала
Taizhou Dongsheng Новая энергия обычно использует следующие комбинации материалов:
*Высокие алюминиевые сплавы и разъемы: легкие, устойчивые к коррозии и не влияют на структуру здания;
*Болты и замки из нержавеющей стали: повысить долговечность в балконах и снизить риск ржавчины;
*Аксуалы для усиления анти скольжения и устойчивые к ветроустойению: укрепляйте стабильность фиксированных точек и предотвратите смещение структурного.

Производительность безопасности
Дизайн системы балконов должен уделять особое внимание следующим моментам:
* Расчет сопротивления давления ветра: оценить ветровую нагрузку на наветренной стороне компонента в соответствии с метеорологическими данными области, где расположено здание;
* Расчет несущего нагрузки: объедините исходные данные о конструкции нагрузки балкона, чтобы контролировать общее распределение веса и избежать структурной перегрузки;
* Защита от падения. Устройства безопасности должны быть установлены на краю, чтобы предотвратить скольжение компонентов из -за вибрации, сильного ветра и других факторов.

Процесс проектирования и сервисные ссылки
Предварительная оценка
Новая энергетическая команда Dongsheng New Energy помогает клиентам провести обследования на месте или отдаленные измерения структур балконов, размеров, ориентаций и условий защиты.
Эксклюзивный дизайн
Объедините условия нагрузки и сетки пользователя, чтобы настроить разумное количество компонентов и планов макета, а также вывод чертежей CAD и 3D -визуализации.
Структурное сопоставление
Соответствие настраиваемых компонентных пакетов кронштейнов, упаковки и транспорта удобны для пользователей самостоятельно или установки на месте инженерным персоналом.
Руководство по установке и техническая поддержка
Предоставьте руководства по эксплуатации, видео -рекомендации и услуги онлайн -консалтинга, чтобы обеспечить безопасную посадку конструкций скобок и фотоэлектрических систем.

Типичные сценарии применения и практические результаты
Сторона пользователя жилья
Применимо к производственной электроэнергии на балконе, поддерживая небольшие домашние фотоэлектрические электростанции (такие как системы от 0,5 кВт до 3 кВт), которые могут использоваться для само использования или связаны с национальной политикой распределенных субсидий.
Пилотный проект сообщества
Несколько жилых сообществ пилотировали установку фотоэлектрических систем с балконами, которые улучшают уровень использования энергии зданий, не разрушая оригинальную структуру здания и выполняют определенные функции затенения.
Трансформация зеленой энергии городских зданий
В многоэтажных офисных зданиях и коммерческих резиденциях балконная система кронштейнов обеспечивает определенные энергосберегающие добавки для зданий и улучшает зеленый изображение зданий.

Предложения по эксплуатации и обслуживанию системы
А Балкона фотоэлектрическая система относительно легко поддерживать из -за его низкой высоты и легкого доступа. Основные предложения включают:
*Регулярно очищать пыль или помет птиц на поверхности компонентов, чтобы обеспечить поглощение солнечного света;
*Проверьте, свободны или ржавеют крепежные элементы, чтобы избежать структурного смещения, вызванного долгосрочной вибрацией;
*Обратите внимание на рабочее состояние фотоэлектрического инвертора, чтобы обеспечить эффективность преобразования мощности;
*Держите окружающий район свободным от препятствий, таких как балконы, занавески, сушки и т. Д.
Компания предоставляет долгосрочные услуги технической поддержки, а также может установить файлы эксплуатации и технического обслуживания по мере необходимости для продления срока действия работы системы.

Анализ применения системы монтажа PV на балконе: от конструктивного проектирования до безопасной работы и технического обслуживания

Taizhou Dongsheng New Energy Foundation Со времен своего учреждения в 2009 году Taizhou Dongsheng New Energy была посвящена услугам проектирования, производства и интеграции интеграции распределенных фотоэлектрических системных кронштейнов. Компания имеет зрелую команду по разработке, система продуктов прошла сертификацию системы управления качеством ISO и имеет несколько патентных технологий, связанных с монтажом PV
В области Балконы монтажных систем PV , Dongsheng New Energy установил набор стандартизированных и индивидуальных систем проектирования, подходящих для различных типов балконов, основанных на годах накопления при проектировании крыши, наземных и специальных конструкционных кронштейнов, охватывающих предварительные исследования, конструктивное проектирование, руководство по установке и более позднее обслуживание.

Типичные структурные типы балконных кронштейнов
Из -за их небольшого пространства адаптации, более высоких требований к нагрузке и более строгих уровней безопасности монтажи PV на балконе обычно принимают следующие структурные типы:
1. Структура установки перил
Этот метод фиксирует кронштейн на оригинальные перила балкона с помощью снимков или болтов, что подходит для легких систем, которые не влияют на структуру здания и не требуют бурения. Компоненты обычно расположены по вертикали или под небольшим углом, который подходит для балконов восток-запад.
2. Полевая установка конструкция
Эта структура подходит для балконов или террасов с более крупными платформами. Нижняя часть кронштейна оснащена противовесами или не скользящими ногами, чтобы улучшить общую стабильность. Это решение поддерживает регулируемый угол компонентов для повышения эффективности использования света.
3. Установленная настенная конструкция
Подходящие для балконов без достаточного количества наземного пространства, компоненты подвешены на внутренней стене или фасаде балкона. Этот метод больше зависит от способности подшипника структуры стенки, и материал стены должен быть полностью оценен.
4. Встроенная конструкция из солнат
Комбинируя фотоэлектрические компоненты с балконами из-за строительных конструкций, образуя интегрированное решение «фотоэлектрического солнечного шага», которое не только соответствует функции производства электроэнергии, но также имеет красивые и практические функции здания и часто используется на балконах на юге.

Выбор материалов и соображения безопасности структурной безопасности
Система кронштейнов на балконах имеет высокие требования для производительности структурных материалов. Dongsheng New Energy обычно использует следующие конфигурации материала:
*Профили алюминиевого сплава: он обладает преимуществами легкого веса, коррозионной стойкости и немагнитной проводимости и подходит для использования в дождливых и влажных областях в городах;
*Застежки из нержавеющей стали: улучшить прочность на соединение и долговечность, чтобы предотвратить ржавчину и ослабление во время долгосрочного использования;
*Резиновая основа или резиновая площадка против скольжения: усилите трение между балконом и нижней частью кронштейна, чтобы предотвратить смещение;
*Структурные клейкие и водонепроницаемые аксессуары для очистки: для систем, установленных на стене, обеспечивают уплотнение усиления для предотвращения просачивания воды и ослабления конструкции.
С точки зрения дизайна безопасности, система должна рассчитать основную ветровую нагрузку и структурную нагрузку. В соответствии с такими факторами, как высота пола здания, уровень давления ветра и грузоподъемная грузоподъемность, убедитесь, что компоненты не будут смещены и не падают из-за внешних сил, таких как сильные ветры и вибрации.

Процесс проектирования и установки системы балконов
Хотя структура системы монтажа PV на балконе относительно проста, она включает в себя такие факторы, как разнообразная среда на месте, дифференцированные условия освещения и персонализированные потребности пользователей, поэтому ей необходимо сотрудничать с систематическим процессом проектирования:
1. Предварительное измерение на месте
Соберите размер, ориентацию, ориентацию и затенение на балконе или отдаленную помощь, и проанализируйте загружаемую группу
2. Вывод плана проектирования системы
На основе данных измерения определите тип кронштейна, диаграмму схемы фотоэлектрического компонента, рекомендацию по углам наклона, направление кабеля и т. Д. И соответствует емкости системы в сочетании с нагрузкой пользователя.
3. Упаковка и доставка материала
Dongsheng New Energy может обеспечить модульные упакованные и доставленные компоненты кронштейнов, включая основную структуру, приспособления, вспомогательные материалы, кабельные зажимы и т. Д., Чтобы облегчить более позднюю сборку клиентов.
4. Установка техническая поддержка
Предоставьте инструкции по рисованию, видео -руководство и удаленную техническую консультацию, а также организовать профессиональные команды по установке, чтобы помочь в строительстве, чтобы обеспечить эффект реализации системы.

Предложения по техническому обслуживанию системы и гарантия эффективности работы
Фотоэлектрическая система балкона находится в той области, где пользователи часто контактируют, что легче проверять и поддерживать, чем система крыши. Dongsheng New Energy рекомендует следующее:
* Регулярно очищать пыль и загрязняющие вещества на поверхности компонентов, чтобы поддерживать эффективность поглощения света;
* Проверьте, являются ли разъемы кронштейнов свободны каждый квартал, особенно на балконе высотных зданий;
* Избегайте сушки, растений или мусора, чтобы блокировать компоненты, чтобы уменьшить потери производства электроэнергии;
* Используйте небольшие инверторы или системы накопления микроэнергетики для повышения гибкости использования электроэнергии.

Типичные сценарии применения и фактические преимущества
Система монтажа PV Balcony была использована во многих реальных проектах. Общие приложения включают:
* Пользователи высотной квартиры: решить проблему недоступного пространства на крыше и достичь основных потребностей в производстве электроэнергии ниже 1 кВт;
* Небольшие коммерческие офисные здания: используйте балконы или консольные платформы для развертывания фотоэлектрических систем для дополнения власти офиса;
* Проекты общинного пилота и старого города: продвигать реконструкцию и модернизацию зеленого здания и реализовать доступ к чистой энергии к домохозяйствам;
* Распределенная платформа продаж фотоэлектрической питания: в сочетании с измерением пользователя, реализуйте избыточный доступ к мощности и мониторинг энергопотребления.
Фактические отзывы пользователей показывают, что даже если пространство балконов ограничено, разумное расположение скобок и компонентов может достичь ежегодной выработки электроэнергии в размере 300 ~ 1000 кВтч, что помогает облегчить ежедневные расходы на счет за электроэнергию.

Будущее направление развития
А Система монтажа PV балкона будет играть большую роль в областях зеленых трансформаций городских зданий, независимого управления энергией домохозяйства и строительства интеллектуальных микросетей. Будущие тенденции развития включают:
* Интеграция эстетического дизайна кронштейнов с фасадами здания
Интегрироваться в архитектурный стиль, чтобы улучшить однородность и координацию внешнего вида балкона;
* Продвижение интегрированного модуля хранения энергии компонентов
Используйте небольшие батареи для выработки электроэнергии днем ​​и использовать ночью для повышения энергоэффективности системы;
* Доступ к интеллектуальному мониторингу и системам управления
Мониторинг данных генерации электроэнергии в реальном времени в сочетании с приложениями и голосовыми помощниками для достижения удаленного управления.
