Монтажная система

Полное объяснение логики строительства и метода установки грунтовой системы монтажа PV

Основное определение и область применения системы монтажа PV наземной
Монтажная система Относится к системе несущей нагрузки, используемой для создания фотоэлектрических электростанций в поверхностной среде, которая используется для поддержки солнечных батареев и исправления их под заданным углом и положением для достижения стабильной и эффективной работы производства фотоэлектрической электроэнергии. Его применение охватывает различные сценарии, такие как крупные централизованные электростанции, почтовые распределенные проекты, разработка бесплодных холмов и пустот, сельскохозяйственная композитная фотоэлектрическая фотоэлектрическая фотоэлектрика, электростанции управления склонами и вакантное использование земель в промышленном парке.
Наземные фотоэлектрические опоры стали основным методом установки для крупных фотоэлектрических электростанций из -за их гибкой планировки, большой системы и простого обслуживания. По сравнению с небольшими системами, такими как крыши и балконы, наземные опоры имеют более высокие технические требования к конструктивному проектированию, контролю безопасности и выбору материалов.

Технический фундамент и инженерные возможности Taizhou Dongsheng New Energy
Taizhou Dongsheng New Energy уже давно привержена услугам по исследованиям и разработкам, производству и установке систем поддержки распределенных фотоэлектрических электростанций. Компания имеет исследовательскую и разработанную команду с инженерным опытом и возможностями структурного дизайна. Система продуктов прошла сертификацию системы управления качеством ISO и имеет ряд фотоэлектрической структуры, связанной с поддержкой, и патентов на разъемы.
С точки зрения наземных систем монтажа PV, Dongsheng New Energy накопил богатый опыт проектирования и установки проекта. Он может предоставить клиентам индивидуальные, модульные и очень адаптируемые решения в соответствии с различными местностью, геологическими условиями и климатической средой, охватывая весь процесс обследования, проектирования, производства, транспортировки, установки и услуг после технического обслуживания.

Структурные типы наземных монтаж
1. Фиксированная система монтажа
Фиксированный тип является наиболее широко используемым структурным типом в настоящее время. Угол наклона монтажа фиксирован и неизменен, что подходит для областей с открытой землей и относительно стабильными световыми ресурсами. Преимущества являются стабильная структура, управляемая стоимость и простое обслуживание. Согласно различным условиям местности, его можно разделить на юго-обратное расположение, расположение восток-запад или дизайн с двумя рядами.
2. Регулируемая система монтажа угла
Этот тип монтажа поддерживает сезонную корректировку угла наклона компонента ручным или механическим средством, чтобы адаптироваться к изменениям на солнечной высоте и повысить эффективность выработки электроэнергии в течение всего года. Он подходит для строительства в районах средней и высокодолевой, особенно в районах с большими различиями между зимой и летом, и имеет высокую ценность применения.
3. Система монтажа отслеживания (одноосная/двойная ось)
Система монтажа отслеживания приводит к тому, что фотоэлектрические компоненты вращаются с траекторией Солнца через электрический механизм, чтобы максимизировать эффективность захвата света. Хотя первоначальные инвестиции в систему высоки, эффективность производства электроэнергии может быть увеличена более чем на 15%. Эта система более подходит для крупных централизованных электростанций и должна рассматриваться в сочетании с скоростью ветра местности и условиями доступа сетки.

Состав материала и требования к производительности
Dongsheng New Energy в основном использует следующие конфигурации материала в системе поддержки земли:
*Профили оцинкованной углеродистой стали с горячим умолью: он имеет характеристики высокой прочности, коррозионной стойкости и сильной стабильности строительства и подходит для различных сложных геологических и климатических сред.
*Профили алюминиевого сплава (часть проекта): он используется в областях со стабильной геологией и требованиями с высоким весом, что удобно для транспортировки и сборки.
*Закрепители и разъемы из нержавеющей стали: убедитесь, что коррозионная стойкость и прочность конструкций деталей соединения во время долгосрочной работы системы.
*Погребенный фундамент или фундамент винтовой кучи: выберите фундаментальную форму в соответствии с требованиями к структуре почвы и нагрузке. Первый обладает хорошей стабильностью, а последний обладает высокой эффективностью строительства.
Конструкция системы поддержки должна строго проверить нагрузку в соответствии с локальными параметрами окружающей среды, такими как давление ветра, давление снега и интенсивность землетрясения, чтобы удовлетворить требования безопасности, долговечности и структурной стабильности для долгосрочной работы.

Тип фундамента и адаптируемая среда
Различные системы поддержки наземной поддержки требуют разных форм фундамента, чтобы обеспечить стабильность общей структуры:
1. Бетонная фундамент
Применимо к областям проекта с прочными основаниями и долгосрочными земельными ресурсами. Период строительства длинный, но конструкция стабильная и имеет хорошее сопротивление погоды.
2. Винт свайный фундамент
Он приводится в землю механическими винтами, с коротким периодом конструкции. Он подходит для проектов с мягкой геологией или требованиями к низкому грузом. Это легко демонтировать или приспособиться позже.
3. Якорь или фундамент колонны
Он широко используется в склонах, горах или временных проектах. Это может быть гибко организовано в соответствии с разницей высоты местности, чтобы снизить стоимость выравнивания земли.
Dongsheng New Energy может настроить тип фундамента в соответствии с характером цикла землепользования и инвестиций клиента с учетом удобства строительства и надежности системы.
Процесс установки системы и управление конструкцией
1. Анализ обзора площадки и местности
Перед конструкцией подробное измерение и геологическая оценка участка проекта необходима для сбора информации, такой как разница в высоте местности, тип почвы и гидрологические данные.
2. Структурный дизайн и оптимизация макета
В соответствии с принципами проектирования, такими как размер компонентов, проводка кабеля, компоновка инвертора и т. Д., Червики макета и координаты позиционирования фундамента сформулированы для оптимизации ориентации компонентов и расстояния.
3. Установка компонентов и структурное соединение
После того, как монтажные материалы поступают на площадку, проводятся строительство фундамента и конструкционная сборка. Dongsheng New Energy использует модульный структурный дизайн, который может значительно повысить эффективность сборки на месте.
4. Инспекция качества и механическая проверка
Во время процесса строительства обнаружение прочности узлов, проверка вертикальности, подтверждение антикоррозионной обработки и другие связи выполняются для обеспечения общей точности структурных и механических свойств соответствия требованиям конструкции.

Ключевые моменты для пост-технического обслуживания и эксплуатации системы монтажа PV на земле
Хотя структура системы монтажа земли является стабильной, чтобы обеспечить долгосрочную безопасную работу фотоэлектрической системы, следующие работы по техническому обслуживанию все еще должны выполняться регулярно:
*Регулярно проверяйте, являются ли разъемов свободными или корродированы;
*Очистите мусор на поверхности компонента, чтобы предотвратить препятствие;
*Проверьте, изменилось ли общее горизонтальное и вертикальное состояние крепления;
*Контролировать и обрабатывать аномальные условия, такие как накопление воды и поселение в фундаменте;
*Проведите специальные проверки после штормов, льда и снега, чтобы предотвратить смещение структурного или местное повреждение.
После того, как проект будет доставлен, Dongsheng New Energy может предоставить дополнительные пакеты обслуживания, чтобы помочь клиентам в создании полной системы эксплуатации и технического обслуживания.

Случаи применения и обратная связь с эффектом на полевых условиях
Dongsheng New Energy построил несколько наземных проектов фотоэлектрической поддержки в Цзянсу, Анхуи, Хэбэй, Шаньдун, Юньнане, Юго -Восточной Азии и других регионах, охватывая:
* Промышленный и коммерческий парк пустых электростанций по утилизации земель;

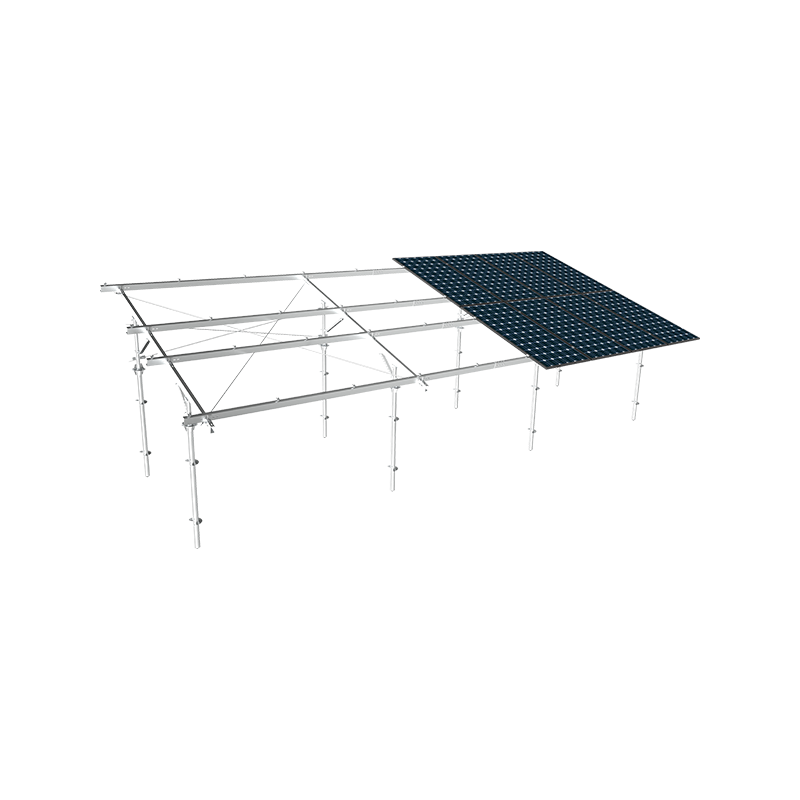

* Сельскохозяйственные фотоэлектрические комплементарные системы поддержки теплицы;
* Устойчивые к коррозии структуры поддержки в особых средах, таких как пустыни и приливные квартиры;
Гибкие платформы поддержки, поддерживающие системы хранения распределенной энергии. Отзывы пользователей показывают, что этот тип системы имеет стабильную работу, долговечную структуру, адаптивность к различным климатическим условиям и сильные возможности управляемости инвестиций и гарантируемых доходов от электроэнергии.

Будущее направление развития и технологические тенденции
Направление развития монтажные системы на земле становится все более диверсифицированным, и в будущем будут сосредоточены следующие технические пути:
* Легкая конструкция Оптимизация конструкции: снижение затрат на материал и транспортные затраты, обеспечивая при этом безопасность несущей нагрузки;
* Интеллектуальная комбинация системы отслеживания: интегрировать алгоритмы ИИ и датчики окружающей среды для достижения автоматического отслеживания света под углом компонентов;
* Интеграция структуры и сельского хозяйства: содействие многофункциональной монтажной конструкции, которая объединяет сельское хозяйство с производством электроэнергии;
* Использование утилизируемых материалов: используйте переработанную алюминиевую или переработанную сталь для сокращения выбросов углерода;
* Интегрированное интеграционное решение: монтажная система и компоненты, хранилище энергии, инвертор, кабельная система разработаны и доставляются в едином порядке.

Путь строительства и оптимизации системы монтажа PV, адаптирующейся к нескольким местности

Основные функции и состав системы монтажа PV наземной
А монтажная система Предпринимает важные задачи фиксации фотоэлектрических модулей, несущих ветровой нагрузки, снежной нагрузки и самообучения. Он в основном состоит из основной структуры, колонн, балок, разъемов и монтажных рельсов. Его конструкция должна не только соответствовать требованиям прочности и стабильности конструкции, но и учитывать эффективность строительства, стоимость материала, метод транспорта и удобство технического обслуживания. Обычные типы поддержки включают в себя поддержку с фиксированным наклоном, регулируемые опоры и опоры отслеживания. Конкретный выбор должен быть всесторонне оценен на основе географического положения, климатических условий, мощности проекта и формы землепользования.

Влияние различных территорий на строительство систем фотоэлектрической поддержки
Требования к строительству наземных фотоэлектрических электростанций в разных местах различны, и дифференцированные технические требования выдвигаются для системы поддержки:
1. Плоская местность
Подходит для обычных фундаментов и крупномасштабной механизированной конструкции. Структура относительно стандартизирована, и можно использовать алюминиевую сплаву или горячую оцинкованную стальную конструкцию. Контроль затрат относительно простой, а эффективность установки высока.
2. Холмистая и наклонная местность
Санхрей является волнообразной, что ставит более высокие требования к способности корректировки и модульной комбинации системы поддержки. Обычно используются регулируемые столбцы, балки разных высот и отдельных основных единиц. Высота кронштейна должна быть скорректирована в соответствии с местностью, чтобы избежать обструкции и эффектов тени.
3. Пустыня и Гоби

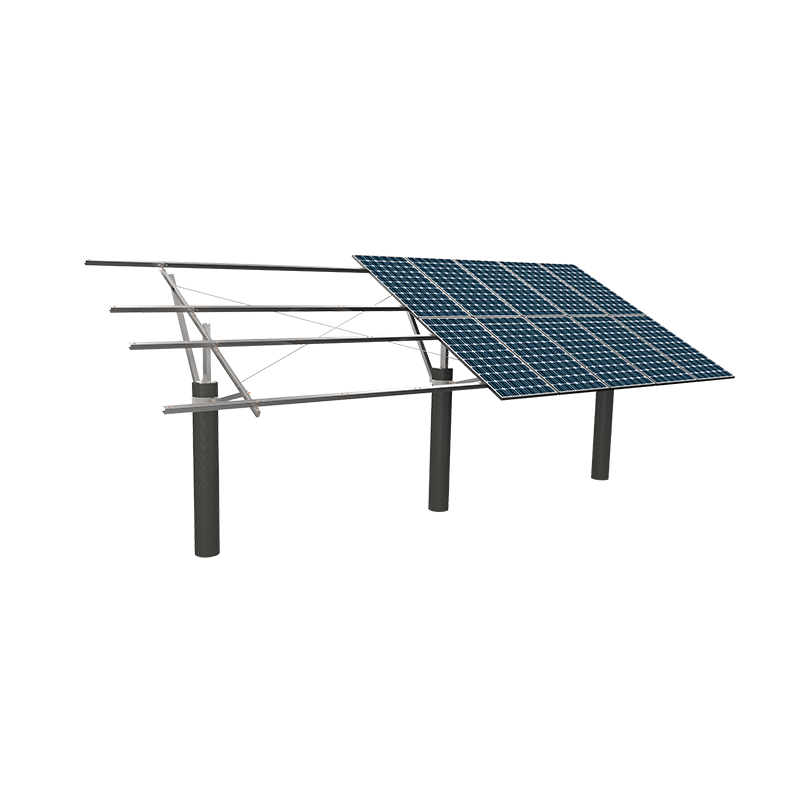

Ветер и песок сильны, и кронштейн должен иметь сильную сопротивление ветра. Фонд часто принимает куча на месте, якорные фонды и другие формы. Структура должна быть простой и твердой, чтобы снизить сопротивление ветра и накопление пыли.
4. Солевые и влажные районы
Необходимо выбрать высокие антикоррозионные материалы, такие как оцинкованная сталь или оцинкованная сталь или из нержавеющая сталь. Структурный дизайн должен учитывать сопротивление влажности, дренаж и коррозию грунта, чтобы продлить срок службы системы.

Ключевые моменты адаптивного конструктивного дизайна местности
1. Сопоставление дизайна фундамента
На разных местах разумный выбор обработки фундамента и формы фундамента является ключом для обеспечения стабильности системы кронштейнов. Taizhou Dongsheng New Energy Technology Co., Ltd. Сочетает данные о геологической обследовании сайта проекта, чтобы предоставить клиентам различные формы фундамента, такие как спиральные кучи, бетонные свай, молотки или предварительно поправленные болты, чтобы адаптироваться к различиям в толщине породы, уровне подземных вод и способности.
2. Модульная комбинация и механизм регулировки
Чтобы достичь быстрой установки и структурной адаптации, многопользовательские кронштейны часто принимают модульные комбинированные структуры. Компоненты разных размеров и углов могут быть гибко собраны на месте, чтобы гарантировать, что кронштейны стабильно расположены на местности с различными склонами и неровной местностью. Использование механизмов регулировки, таких как выдвижные колонны и пористые угловые стальные разъемы, помогает достичь горизонтальной однородности компонентной матрицы.
3. Оптимизация склонности и ориентации
При ограничениях по местности наклон и ориентация фиксированных скобков может быть не установлена. Благодаря моделированию программного обеспечения для макета на месте и оптимизации компонента компонента может быть эффективно снижена затенение, а общая эффективность системы может быть улучшена. Dongsheng обычно использует моделирование BIM и программное обеспечение для проектирования системы PV для предварительного просмотра плана макета кронштейнов для улучшения выходной емкости системы.

Технология выбора материала и обработка поверхности
В сценариях применения в многопользовании механические свойства, коррозионная стойкость и срок службы материала кронштейна тесно связаны. Горячая оцинкованная сталь по-прежнему остается основным материалом из-за его экономики и долговечности. Для среды с высокой соли и высокой влажностью можно выбрать более высокую толщину слоя цинка или нержавеющая сталь, а также можно выполнить обработку поверхностной пассивации.
Dongsheng использует саморазришенные системы оцинкованной стальной оцинкованной стали в большом количестве проектов. Толщина слоя цинка на поверхности составляет не менее 80 мкм, и в сочетании с технологией покрытия крепежного покрытия общая коррозионная стойкость улучшается.

Процесс строительства и контроль эффективности
Сложная местность часто сопровождается повышенной сложностью строительства. Чтобы сократить период и затраты на строительство, система поддержки должна иметь характеристики высокой скорости предварительной сборки, удобную корректировку на месте и стандартизированные инструменты установки. Предварительно собранные детали могут быть собраны на заводе, и на месте требуется только сплайсинг и выравнивание, что повышает эффективность и снижает ошибки на месте.
Taizhou Dongsheng New Energy Technology Co., Ltd. внедрила стратегию строительства предварительного сборочного размещения модуля во многих горных фотоэлектрических проектах, эффективно сокращая период строительства и повышая точность установки.

Структурные соображения долговечности в работе и техническом обслуживании системы
На более поздней стадии эксплуатации и технического обслуживания проекта стабильность структуры системы поддержки, ослабление разъемов и статус антикоррозии оказывает большое влияние на общую эффективность системы. Чтобы снизить частоту обслуживания и затраты на эксплуатацию и обслуживание, каналы проверки должны быть зарезервированы на этапе проектирования, следует использовать легко заменяемые разъемы, а также настраивать молниеносные и заземляющие устройства. Структурная долговечность связана не только с жизнью самого кронштейна, но также влияет на стабильность компонентов и безопасность системы. Особенно в районах с частыми сильными ветрами и проливными дождями следует проводить регулярные структурные проверки и подкрепление основания.

Будущее направление развития и интеллектуальная интеграция
В будущем, монтажные системы на земле будет развиваться в направлении легкого, интеллектуального и стандартизированного. Применение новых материалов, таких как высокопрочные алюминиевые сплавы и композитные материалы, еще больше повысит эффективность конструкции. В то же время интеграция интеллектуального оборудования, такого как фотоэлектрическое отслеживание и системы очистки компонентов, поможет повысить эффективность выработки электроэнергии и эффективность работы и обслуживания. Dongsheng пытается ввести технологию анализа моделирования и информационной системы Информационной системы (ГИС) ИИ в предварительный дизайн макета кронштейнов для достижения более научной компоновки и улучшения использования энергии.

От структурной адаптации до оптимизации системы
Проектирование систем монтажа PV, которые адаптируются к нескольким местности, является не только конструктивной инженерной проблемой, но и ключевой связью в повышении эффективности выработки электроэнергии и выполнимости проекта. Благодаря оптимизации системы выбора материала, конструкционной комбинации, технологии установки и интеллектуального эксплуатации и технического обслуживания, наземные фотоэлектрические электростанции могут достичь более широкого диапазона применения посадки в различных географических средах.
Как участник в области распределенных фотоэлектрических скобок, Taizhou Dongsheng New Energy Technology Co., Ltd. продолжит углубить свое исследование в области стандартизации продукции, возможностей настройки и интегрированных услуг для предоставления устойчивых решений для скобок для различных мест.
