Как эффективно спроектировать и установить систему монтажа PV крыши: полное руководство

Основные виды крыши Пв монтажная система

А монтажная система Пв крыши является ключевым компонентом фотоэлектрической системы выработки электроэнергии, и она предпринимает важную задачу прочно исправления фотоэлектрических модулей на крыше. Благодаря разработке фотоэлектрических технологий и увеличения спроса, типы фотоэлектрических систем поддержки крыши становятся все более разнообразными. При выборе подходящей системы фотоэлектрической поддержки, необходимо учитывать структуру, материал, количество фотоэлектрических панелей и факторов окружающей среды крыши. Ниже приведены несколько основных типов монтажных систем PV на крыше.

1. Фиксированная система поддержки

Фиксированная система поддержки является наиболее распространенным типом фотоэлектрической поддержки на крыше. Его характеристика заключается в том, что после установки поддержки угол не будет отрегулирован с течением времени. Система фиксированной поддержки обычно подходит для крыш, которые не заблокированы и имеют достаточный прямой солнечный свет. Система имеет простую структуру, низкую стоимость и легко установить, подходит для большинства жилых и коммерческих зданий.

Преимущество фиксированной системы поддержки-ее экономическая эффективность, которая может обеспечить пользователям стабильную производительность производства электроэнергии. Поскольку механизм движения не требуется, техническое обслуживание простое, а надежность высока. Фиксированная опора обычно образует угол с поверхностью крыши под небольшим углом, который может эффективно поглощать солнечный свет и обеспечивать высокую эффективность выработки мощности. Для областей с хорошими условиями освещения и низким ветром система фиксированной поддержки является экономичным и эффективным выбором.

2. Регулируемая система кронштейнов

По сравнению с фиксированной системой кронштейнов, регулируемая система кронштейнов обладает более высокой гибкостью. Его основная особенность состоит в том, что угол наклона фотоэлектрических модулей может быть отрегулирован в соответствии с сезонными изменениями или разными углами солнечного света. Этот тип системы кронштейнов обычно подходит для крыш со сложными условиями освещения и необходимо оптимизировать эффективность выработки электроэнергии.

Регулируемая система кронштейнов может быть разделена на два типа: ручная регулировка и автоматическая регулировка. Тип регулировки ручной работы требует от пользователя вручную отрегулировать угол кронштейна в соответствии с сезонными и погодными изменениями; В то время как тип автоматической регулировки автоматически регулирует угол через механическое устройство, чтобы максимизировать эффективность выработки электроэнергии. Преимущество регулируемых кронштейнов заключается в том, что они могут максимизировать производительность производства электро фотоэлектрических модулей в соответствии с фактическими условиями, особенно подходящими для областей, где необходимо оптимизировать углы. Тем не менее, стоимость установки системы автоматической регулировки высока и может потребовать большего обслуживания и управления.

3. Система легких кронштейнов

Легкие системы кронштейнов обычно используют легкие металлические или пластиковые материалы и подходят для легких конструкций крыши или относительно слабых крыш. Эта система кронштейнов особенно подходит для зданий с низкой структурной несущей грузоподъемностью. Используя легкие кронштейны, бремя на крыше может быть эффективно уменьшено, а давление на крышу, вызванную кронштейнами с избыточным весом, можно избежать.

Преимущества этой системы - быстрая установка, низкая стоимость, и она очень подходит для последующего ремонта или расширения. Недостатком легких монтажных систем является то, что они могут быть не такими стабильными, как сильные системы монтажа, поэтому необходимо уделять особое внимание факторам окружающей среды, таким как ветряные нагрузки и дождь и снег. Легкие монтажные системы являются идеальным выбором для зданий со светлыми крышами или сложными конструкциями.

4. Плавающая система монтажа

Плавающая система монтажа представляет собой специальный тип монтажной системы, которая обычно используется для плоских крыш или плоских крыш. В отличие от традиционных монтажных систем, плавающие монтажные системы не фиксируют фотоэлектрические модули на крыше посредством традиционных методов фиксации, но стабилизируют монтаж на крыше, добавляя вес или нажимающий вес, и обычно не требуют перфорирования крыши.

Преимущество плавающей монтажной системы заключается в том, что она не повреждает целостность крыши, которая особенно подходит для зданий, которые не хотят вносить серьезные изменения в структуру крыши. Кроме того, плавающая монтажная система очень адаптируется и может гибко реагировать на различные характеристики поверхности крыши, особенно для аренды зданий или зданий, которые не имеют долгосрочных изменений. Тем не менее, поскольку плавучие монтажные системы не имеют никаких креплений, необходимо уделить особое внимание проблемам с ветровой нагрузкой во время установки в областях с сильным ветром.

5. Система кронштейнов Track-Type

Система кронштейнов Track-Type в основном несет несколько фотоэлектрических модулей через длинную дорожку. Эта система может перемещать фотоэлектрические панели на дорожке для регулировки и оптимизации угла. Система кронштейнов дорожного типа подходит для зданий с большим пространством на крыше и необходимо регулировать угол фотоэлектрических панелей. Конструкция кронштейна Track-Type позволяет фотоэлектрическим панелям скользить горизонтально, тем самым регулируя направление и угол компонентов, еще больше повышая эффективность выработки электроэнергии системы.

Преимущество кронштейна Track-Type заключается в том, что он может достичь более гибкой корректировки компонентов, чтобы адаптироваться к структуре и условиям окружающей среды разных крыш. Тем не менее, установка и обслуживание кронштейна Track-Type относительно сложные и дорогостоящие. Следовательно, этот тип системы более подходит для крупномасштабных коммерческих или промышленных проектов и не подходит для небольших домашних фотоэлектрических установков.

6. Система складного кронштейна

Система складных кронштейнов - это инновационная система кронштейнов, которую можно сложить или развернуть в соответствии с потребностями. Складной кронштейн не только сохраняет пространство, но и может быть отрегулирован в соответствии с фактическими условиями, чтобы адаптироваться к разным углам света. Как правило, он подходит для мест, где угол должен быть отрегулирован в соответствии с различными сезонами, особенно для областей с большими различиями в свете зимой или летом.

Самым большим преимуществом складной системы кронштейнов является ее гибкость, которая может эффективно регулировать угол фотоэлектрической панели в разные периоды времени, чтобы адаптироваться к различным условиям солнечного света. Благодаря своему складному дизайну, складный кронштейн имеет хорошее использование места и подходит для установки на крыше с ограниченным пространством. Недостатком является то, что он требует определенных ручных операций во время установки и регулировки, что менее удобно, чем система автоматической регулировки.

7. Система фотоэлектрических кронштейнов высокой плотности

Система фотоэлектрических кронштейнов высокой плотности представляет собой фотоэлектрическую систему на крыше, подходящая для высокой потребности в мощности. Он оптимизирует расположение кронштейна, уменьшает зазор между фотоэлектрическими модулями и использует пространство крыши. Система подходит для коммерческих и промышленных применений, которые требуют эффективной выработки электроэнергии.

Преимущество кронштейнов с высокой плотностью заключается в том, что они эффективно используют пространство, подходят для ситуаций, когда площадь крыши ограничена и может увеличить пропускную способность выработки электроэнергии на единицу площади. Однако из -за жесткой планировки требуется больше внимания во время технического обслуживания, особенно при очистке и проверке, и могут возникнуть некоторые трудности с эксплуатацией.

Как судить, подходит ли крыша для установки Система монтажа PV

По мере роста глобального спроса на возобновляемые источники энергии, системы производства фотоэлектрических электроэнергии на крыше постепенно становятся важным способом для дома и предприятия использовать солнечную энергию. Перед установкой системы монтажа PV, это важный шаг, чтобы судить, подходит ли крыша для установки системы монтажа PV. Различные типы крыш отличаются с точки зрения несущей грузоподъемности, структурной стабильности, углов и пространства, поэтому требуется подробная оценка.

1. Структура крыши и грузоподъемность

Прежде всего, структура и несущая грузоподъемность крыши являются наиболее основными факторами, чтобы определить, подходит ли она для установки системы монтажа PV. Сама система фотоэлектрической поддержки имеет определенный вес, особенно при установке нескольких фотоэлектрических модулей, крыша должна иметь достаточную нагрузку для поддержания веса фотоэлектрической поддержки и модулей. Вообще говоря, структурный тип крыши определяет его несущую способность.

Общие конструкции крыши включают деревянные крыши, бетонные крыши, металлические крыши и плитные крыши. Нагрузка на нагрузку различных материалов и конструкций на крыше сильно варьируется, поэтому перед установкой фотоэлектрической системы поддержки необходимо подробно оценить нагрузку на крышу. Для деревянных крыш или крыш для плиты, если нагрузковая способность недостаточна, до установки может потребоваться усиление. Для бетонных крыш, несущая грузоподъемность обычно является прочной, но также необходимо проверить, есть ли трещины или другие повреждения на поверхности крыши.

Кроме того, также необходимо учитывать срок службы срока службы крыши. Если крыша находится близко к концу срока службы, ее, возможно, потребуется заменить или отремонтировать, в противном случае проблема с старением крыши может вызвать нестабильность системы кронштейнов после установки системы фотоэлектрического кронштейна.

2. наклон и угол крыши

Наклон и угол крыши имеют решающее значение для установки фотоэлектрических кронштейнов. Конструкция фотоэлектрической системы кронштейнов обычно регулирует угол наклона фотоэлектрического модуля в соответствии с наклоном и углом крыши, чтобы убедиться, что модуль может получить солнечный свет в наибольшей степени. Чем больше наклон крыши, тем более разнообразным диапазоном регулировки и методами установки системы кронштейна.

Вообще говоря, оптимальный угол установки фотоэлектрической системы обычно составляет от 15 градусов до 40 градусов, а удельный угол будет определяться в соответствии с географическим положением и солнечным излучением. Если наклон крыши слишком мал или слишком большой, может потребоваться использование кронштейна регулировки угла для отрегулирования угла установки фотоэлектрической панели. Кроме того, слишком плоская или наклонная крыша может вызвать недостаточную стабильность кронштейна, поэтому в соответствии с фактическими условиями требуется конструкционное подкрепление.

Для некоторых плоских крыш угол установки системы кронштейна можно отрегулировать, отрегулируя угол самого кронштейна для достижения оптимального угла освещения, в то время как для наклонных крыш метод установки кронштейна может быть определен в соответствии с наклоном крыши. Короче говоря, наклон и угол крыши напрямую влияют на эффективность выработки электроэнергии фотоэлектрической панели, поэтому перед установкой требуется подробная оценка на основе фактической ситуации.

3. Ориентация на крышу и затенение

Ориентация крыши является одним из ключевых факторов, влияющих на эффективность производства фотоэлектрической энергии. Лучшая ориентация для фотоэлектрических модулей - юг, потому что Юг может получить наибольшее солнечное свет, особенно в северном полушарии. Крыши, обращенные на юг, могут получить больше солнечного излучения, тем самым повышая общую эффективность системы производства фотоэлектрической энергетики. Для крыш, обращенных на восток или на западе, хотя эффективность выработки электроэнергии немного ниже, они все равно могут быть установлены и получить определенное количество выработки электроэнергии.

В дополнение к ориентации, затенение также является важным соображением. Окружающие деревья, здания, провода и другие препятствия могут повлиять на область облучения фотоэлектрическим модулем, тем самым влияя на эффективность выработки электроэнергии. Следовательно, при оценке того, подходит ли крыша для установки системы фотоэлектрических кронштейнов, необходимо рассмотреть вопрос о том, есть ли препятствия в окружающей среде и убедиться, что фотоэлектрическая система может получить как можно больше солнечного света в все погодные условия. Если есть много препятствий, вы можете подумать о сокращении затенения за счет обрезки деревьев или настройки макета системы кронштейнов.

4. Состояние поверхности крыши и материал

Состояние поверхности и материал крыши также являются ключевыми факторами, влияющими на установку системы фотоэлектрического кронштейна. Различные материалы крыши будут влиять на метод установки и твердость системы кронштейнов. Общие материалы для крыши включают плитки, металлические листы, асфальтовые плитки и бетон. Каждый материал имеет разные характеристики и требует разных методов установки кронштейнов.

Для крыш для плиты необходимо избежать повреждения водонепроницаемого слоя крыши при установке фотоэлектрического кронштейна, чтобы вы могли выбрать систему кронштейнов, которая не проникает на крышу, такую ​​как взвешенная кронштейна или каплей. Для металлических крыш кронштейн может быть зафиксирован перфорацией, поэтому установка относительно проста. Бетонные крыши обычно используют расширительные болты или химические якоря для исправления кронштейна, но необходимо подтвердить, может ли конструкция крыши нести вес системы кронштейна.

Кроме того, плоскостность поверхности крыши также необходимо оценить. Если на поверхности крыши есть трещины, волны или проблемы с старением, это может повлиять на стабильность и долгосрочный срок службы системы кронштейнов. Поэтому перед установкой необходимо проверить поверхность крыши, чтобы убедиться, что нет сломанных или неровных участков. Если крыша обнаруживается серьезно поврежденной, ее, возможно, потребуется отремонтировать, прежде чем рассмотреть возможность установки фотоэлектрической системы.

5. Техническое обслуживание и безопасность крыши

Техническое обслуживание и безопасность крыши являются одним из факторов, которые необходимо учитывать при установке фотоэлектрической системы кронштейнов. Система фотоэлектрических кронштейнов должна быть прочно установлена, поэтому необходимо обеспечить стабильность и надежность крыши. Если есть проблемы с конструкцией с крышей, например, погружение на крышу, растрескивание или протекание, их необходимо отремонтировать перед установкой системы монтажа PV.

Кроме того, безопасность крыши также необходимо оценить. В ходе процесса установки строители должны обеспечить безопасность крыши, чтобы избежать несчастных случаев безопасности, вызванных ненадлежащей эксплуатацией. При установке системы фотоэлектрической поддержки необходимо гарантировать, что крыша может нести вес установленного оборудования и строительных работников, поэтому для обеспечения безопасности требуется подробная оценка крыши.

Как выбрать соответствующий Система монтажа PV в соответствии с материалом крыши

Система монтажа PV является основной частью фотоэлектрической системы выработки электроэнергии. Его основная функция - исправить фотоэлектрические модули на крыше и обеспечить его стабильность и безопасность. Выбор материалов крыши напрямую влияет на метод проектирования и установки системы монтажа PV. Различные типы материалов крыши имеют разные характеристики. Следовательно, при выборе фотоэлектрических опор, такие факторы, как структура крыши, грузоподъемность, сопротивление ветра и то, легко ли перфорировать их, должны рассматриваться всесторонне.

1. Асфальтовая крыша

Асфальтовые крыши распространены в жилых зданиях и имеют преимущества хороших водонепроницаемых производительности, простой строительства и низкой стоимости. Тем не менее, крыши асфальтовых герметиков являются относительно тонкими и имеют ограниченную структурную способность. Следовательно, при выборе системы монтажа PV особое внимание следует уделять соответствующей способности подшипника. Поскольку материал асфальтового галька мягкий, прямое бурение может нанести повреждение водонепроницаемого слоя и повлиять на герметику крыши.

Для асфальтовых крыш обычно выбираются непроцветные системы поддержки, или используются типы поддержки с меньшим проникновением. Эти опоры могут быть установлены с помощью специальных методов унесения веса или зажима без проникновения на крышу, чтобы избежать повреждения водонепроницаемого слоя. Плавающие опоры и носодержащие веса, как правило, являются лучшим выбором. Этот тип поддержки прост в установке и не повредит структуру крыши. Это подходит для крыш с более легкими нагрузками.

2. Металлическая крыша

Металлические материалы на крыше включают стальные пластины, алюминиевые пластины и т. Д. Структура крыши металлических крыш обычно прочная и может выдерживать большие нагрузки. Следовательно, для металлических крыш вы можете выбрать фиксированную систему фотоэлектрических кронштейнов, которая непосредственно прикреплена к крыше, а процесс установки относительно прост.

При выборе фотоэлектрического кронштейна для металлической крыши вам необходимо рассмотреть тип и толщину металлического материала. Для более толстых металлических крыш система кронштейнов может быть непосредственно прикреплена к крыше путем удара; Для более тонких металлических крыш вам нужно выбрать систему кронштейнов с регулируемой опорой, чтобы избежать чрезмерного давления на крышу. Кроме того, использование антикоррозионных металлических систем может эффективно увеличить срок службы фотоэлектрических кронштейнов, особенно в областях с относительно влажными средами, такими как приморь.

3. Плоская крыша

Характеристика плоских крыш заключается в том, что нет наклона, а установка фотоэлектрических модулей требует, чтобы система кронштейнов регулировала угол фотоэлектрических панелей. Плоские крыши распространены в коммерческих зданиях и промышленных предприятиях. Они обычно изготавливаются из бетонных или железобетонных материалов и имеют прочную способность. В этом случае можно использовать различные системы поддержки, включая фиксированные опоры, регулируемые опоры и плавучие опоры.

Поскольку плоские крыши, как правило, большие по площади и не имеют угла наклона, при выборе системы поддержки необходимо внести разумные регулировки угла в соответствии с конкретным местоположением установки и условиями освещения. Если условия освещения являются относительно фиксированными, может быть выбрана фиксированная поддержка; Если угол освещения сильно варьируется в зависимости от сезона, может быть выбрана регулируемая опора, или даже система поддержки с треками может использоваться для регулировки угла фотоэлектрического модуля в разное время. Кроме того, поскольку плоская конструкция крыши обычно имеет сильную способность подшипника, более тяжелая система поддержки, такая как балластная поддержка, может быть выбрана для обеспечения стабильности системы.

4. Бетонная крыша

Бетонные крыши широко используются в многоэтажных зданиях и коммерческих зданиях. Они очень сильные и долговечные, и обладают сильной сопротивлением ветра и несущей нагрузкой. Для бетонных крыш можно выбрать различные типы систем поддержки, особенно поддержанные опоры, которые могут выдержать большие нагрузки. Требования бетонных крыш для поддержки в основном отражаются в методе фиксации. Как правило, используется перфорированная система поддержки, то есть поддержка непосредственно прикреплена к крыше путем пробивания отверстий, чтобы обеспечить стабильность фотоэлектрического модуля.

При выборе кронштейна необходимо убедиться, что материал кронштейна обладает сильной коррозионной стойкостью, потому что влажность бетонной крыши высока, что легко вызвать проблемы с коррозией металлического кронштейна. Следовательно, из нержавеющей стали или антикоррозионных металлических кронштейнов более подходят. Кроме того, при установке кронштейнов на бетонных крышах плоскостность поверхности крыши также необходимо учитывать, чтобы избежать трудностей с установкой, вызванной неравномерностью кронштейна и поверхности крыши.

5. Деревянные крыши

Деревянные крыши обычно используются в некоторых традиционных домах или в некоторых зданиях с исторической ценностью. Их структура легкая и красивая, но их несущая способность относительно слаба. Следовательно, выбор фотоэлектрических кронштейнов для деревянных крыш требует особой помощи, чтобы избежать повреждения конструкции крыши или вызывания старения и распада дерева. Чтобы защитить деревянную крышу, следует избегать прямого бурения на крыше.

Для деревянных крыш обычно используемые типы кронштейнов представляют собой системы плавучих кронштейнов или непроцестанные системы кронштейнов. Система плавучих кронштейнов может стабильно исправить кронштейн на крыше, добавляя вес или нажимая вес, не проникая на поверхность крыши, и может защитить древесину от влаги и повреждения. Кроме того, вы также можете выбрать кронштейн с меньшим проникновением, такой как комбинация винтов самонаделения и герметичных материалов, чтобы уменьшить воздействие на поверхность крыши.

6. Крыши для плиты

Крыши для плиты являются обычным традиционным типом крыши, подходящим для большинства климатов. Крыши для плитов структурно прочны, но их поверхность неровная, поэтому необходимо выбрать фотоэлектрический кронштейн, который может адаптироваться к неровным поверхности поверхности плитки. Основная проблема с крышами плитки заключается в том, как эффективно исправить кронштейн, не повреждая плитки.

Для крыш для плиты обычно используются зажимы или взвешенные кронштейны. Эти скобки устанавливают фотоэлектрические модули на крыше, зажимая или взвешивая, не перфорируя плитки. Система кронштейнов зажима может избежать повреждения поверхности крыши при обеспечении стабильности кронштейна. Кроме того, установка крыш для плиты также требует внимания к запечатыванию, чтобы предотвратить проникновение влаги.

Требования к конструкции для крыши PV монтажная система

В качестве ключевого компонента системы производства солнечной фотоэлектрической энергополка монтажная система PV крыши несет важную ответственность за исправление фотоэлектрических модулей на крыше. Конструкция системы поддержки должна не только учитывать стабильность и безопасность модулей, но и обеспечивать ее долгосрочную надежность и эффективность. Проектные требования к фотоэлектрической системе поддержки на крыше включают в себя множество аспектов, включая анализ нагрузки, структурную стабильность, конструкцию сопротивления ветра и снега, водонепроницаемость, удобство установки и т. Д.

1. Анализ подшипников и нагрузки

Система фотоэлектрической поддержки на крыше должна быть в состоянии выдерживать вес самих фотоэлектрических модулей и внешних нагрузок окружающей среды (например, ветровые нагрузки, снежные нагрузки и т. Д.). Во время проекта необходим подробный анализ подшипника крыши, чтобы гарантировать, что система поддержки не будет перегружена. При разработке поддержки расчет нагрузки должен выполняться в соответствии с такими факторами, как тип крыши, опорный материал и вес фотоэлектрических модулей, чтобы обеспечить стабильность системы.

Анализ нагрузки должен учитывать статические нагрузки и динамические нагрузки. Статические нагрузки включают в себя вес фотоэлектрических модулей, в то время как динамические нагрузки в основном поступают от таких факторов, как ветер, давление снега и землетрясения. Нагрузка ветра является важным фактором, влияющим на стабильность системы фотоэлектрических кронштейнов на крыше, особенно в местах с высокой скоростью ветра или сильным ветром в этом районе. Конструкция кронштейна должна учитывать влияние давления ветра и выполнять необходимое подкрепление в дизайне.

2. Структурная стабильность и сопротивление ветра

Система фотоэлектрических кронштейнов на крыше должна обладать достаточной структурной стабильностью, чтобы противостоять различным внешним силам при суровых погодных условиях, особенно сильных ветров. Конструкция системы кронштейнов должна учитывать связь между кронштейном и фотоэлектрическим модулем и крышей, а также прочность и прочность материала. Ветряная нагрузка является ключевым фактором в дизайне, особенно в некоторых областях с сильным ветром. Система фотоэлектрических кронштейнов должна обеспечить достаточную устойчивость к ветре, чтобы не допустить повреждения кронштейна или фотоэлектрического модуля в ветреную погоду.

Конструкция сопротивления ветра кронштейна должна следовать определенным спецификациям, принимая во внимание скорость ветра, давление ветра и ориентацию крыши в разных регионах и выбор соответствующего материала и структуры кронштейна. Общие конструкции кронштейнов, такие как одноконкурентные кронштейны и двойные кронштейны, должны быть спроектированы в соответствии с фактической ситуацией крыши, чтобы гарантировать, что система кронштейнов может поддерживать хорошую стабильность при действии ветровой нагрузки.

3. Антикоррозия и сопротивления погоды

Поскольку система фотоэлектрических кронштейнов на крыше должна долго подвергаться воздействию внешней среды, коррозионная стойкость и сопротивление погоде его материалов имеют решающее значение. Особенно в районах с влажностью, солевым спрей и тяжелым загрязнением коррозионная стойкость системы кронштейна должна соответствовать определенным стандартам. Общие материалы для кронштейнов, такие как алюминиевая сплава, нержавеющая сталь и оцинкованная сталь, имеют хорошую коррозионную стойкость.

При проектировании поверхностная обработка кронштейна также должна учитывать факторы окружающей среды. Например, материалы с коррозионной устойчивостью солевого распыления должны быть отобраны в прибрежных районах, в то время как в районах с большим дождем следует уделять особое внимание дизайну анти-роста. Разъемы, болты и другие части кронштейна также должны быть рассмотрены для антикоррозионной обработки, чтобы продлить срок службы кронштейна и обеспечить стабильность во время долгосрочного использования.

4. водонепроницаемый дизайн

Конструкция системы фотоэлектрических кронштейнов на крыше должна гарантировать, что водонепроницаемый слой крыши не поврежден, чтобы избежать ненужных рисков утечки на крыше во время установки. Особенно на традиционных крышах плиты и асфальтовых крышах, кронштейн должен быть установлен таким образом, чтобы избежать повреждения крыши, а проникающий кронштейн должен быть усилен профессиональными запечатывающими материалами для обеспечения водонепроницаемой производительности крыши.

Неоплачивающая система кронштейнов является важным направлением в водонепроницаемой конструкции. Эта система кронштейнов твердо устанавливает фотоэлектрические модули на крыше путем взвешивания или зажима без проникновения поверхности крыши, избегая повреждения водонепроницаемого слоя крыши. Система плавучих кронштейнов также является подходящим вариантом для крыш с высокими водонепроницаемыми требованиями. Это может избежать оставления отверстий на крыше, тем самым сохраняя целостность и водонепроницаемость крыши.

5. Удобство установки и обслуживаемость

Конструкция системы фотоэлектрических кронштейнов на крыше также должна учитывать удобство установки и последующих потребностей в обслуживании. Установка системы кронштейнов должна быть как можно более упрощена, чтобы сократить время установки и интенсивность труда и снизить затраты на установку. При проектировании компоненты кронштейна должны быть легко транспортировать, переносить и собирать, уменьшая утомительные операции во время обработки и строительства на месте.

Кроме того, система кронштейнов также должна быть легко поддерживать и проверять в будущем. Во время долгосрочного использования фотоэлектрические модули могут повлиять на эффективность выработки электроэнергии из-за пыли и грязи, поэтому система кронштейнов должна оставить достаточно места, чтобы персонал для очистки, осмотра и обслуживания. При проектировании следует учитывать интервал между кронштейнами, чтобы гарантировать, что есть достаточно места для очистки и обслуживания фотоэлектрических модулей после установки.

6. Совместимость системы

Конструкция системы фотоэлектрической кронштейны также должна рассмотреть совместимость с фотоэлектрическими модулями. PV -модули различных брендов и моделей различаются по размеру, весу и т. Д., Таким образом, система кронштейнов должна иметь определенную степень адаптивности, чтобы поддерживать различные типы фотоэлектрических модулей. В то же время метод соединения кронштейна должен обеспечить надежное соединение с фотоэлектрическим модулем, чтобы избежать ослабления или смещения модуля из -за несоответствия между кронштейном и модулем.

Для крупномасштабных систем выработки электроэнергии PV проектирование системы кронштейнов также должна рассмотреть координацию с другими компонентами, такими как инверторы, кабели и системы мониторинга, чтобы обеспечить эффективную работу всей системы производства PV. В крупномасштабных проектах проектирование системы кронштейнов должна учитывать интеграцию и модульность для облегчения последующего расширения и обновления.

Как фотоэлектрический кронштейн на крыше обеспечивает стабильность и безопасность фотоэлектрических панелей?

Система фотоэлектрических кронштейнов на крыше является неотъемлемой частью системы производства фотоэлектрической энергетики. Он несет в себе задачу безопасного и стабильного исправления фотоэлектрических панелей на крыше. Фотоэлектрический кронштейн должен не только обеспечить фиксацию фотоэлектрических компонентов, но и эффективно иметь дело с внешними факторами окружающей среды, такими как ветер, дождь и снег, чтобы обеспечить долгосрочную безопасность и стабильную работу системы. Конструкция и установка системы кронштейнов напрямую влияют на стабильность и безопасность фотоэлектрических панелей.

1. Увеличьте соединение между кронштейном и крышей

Конструкция системы фотоэлектрического кронштейна на крыше должна сначала убедиться, что между кронштейном и крышей существует надежная связь. Будь то фиксированный кронштейн, регулируемый кронштейн или плавающий кронштейн, прочность и стабильность соединения напрямую влияют на безопасность фотоэлектрических компонентов. Обычно существует два способа подключения системы кронштейнов к крыше: перфорированный и непредубированный. Перфорированный кронштейн прикреплен к крыше болтами. Этот метод подходит для крыш с твердыми материалами, такими как металлические крыши и бетонные крыши; В то время как непроцестанный кронштейн устанавливается путем взвешивания или зажима, что подходит для крыш, таких как асфальтовая плитка и плитка, чтобы избежать повреждения водонепроницаемого слоя крыши.

Соединительные части системы кронштейна, такие как болты, пряжки и давления, обычно изготовлены из коррозионных материалов, таких как нержавеющая сталь и алюминиевая сплава, для повышения прочности соединения между кронштейном и крышей. Под действием внешних сил, таких как ветровые нагрузки, тяжелый снег или землетрясения, эти соединительные детали могут эффективно передавать и рассеивать внешние силы, чтобы обеспечить, чтобы фотоэлектрические панели были прочно установлены на крыше, избегая опасностей безопасности фотоэлектрических панелей, падающих или сдвигающихся из -за свободных соединений.

2. Повышение сопротивления ветра

Ветер является одним из основных факторов, влияющих на стабильность систем фотоэлектрических кронштейнов на крыше, особенно в областях с сильным ветром. Чтобы обеспечить стабильность фотоэлектрических панелей, система кронштейнов должна иметь достаточную сопротивление ветра. При проектировании система кронштейнов должна рассчитать ветровую нагрузку на основе таких факторов, как уровень ветра, ориентация на крышу и влияние окружающих зданий. Материал и структура кронштейна должны быть в состоянии противостоять воздействию сильных ветров, чтобы избежать смещения или падения, когда скорость ветра высока.

Конструкция сопротивления ветра системы кронштейна включает в себя повышение сопротивления ветра кронштейна, разумное проектирование угла наклона кронштейна и усиление фиксированного соединения с крышей. В некоторых областях с сильными ветрами усиленные конструкции кронштейнов обычно используются для увеличения веса и размера кронштейна для повышения сопротивления ветра системы. Чтобы предотвратить плавучесть или тягу, генерируемую ветром, влияя на фотоэлектрические панели, конструкция кронштейна также должна учитывать макет и угол установки фотоэлектрических панелей, чтобы гарантировать, что они могут работать стабильно у сильных ветров.

3. Рассмотрим сопротивление снежного нагрузки

В холодных участках или снежных условиях система фотоэлектрических кронштейнов также должна обладать хорошей сопротивлением снежной нагрузки. Накопление снега не только увеличивает вес фотоэлектрических модулей, но также может вызвать давление на кронштейн, особенно когда крыша имеет небольшой угол наклона, слой снега легко накапливаться, увеличивая нагрузку на кронштейн. Следовательно, конструкция кронштейна должна учитывать давление накопления снега и подшипника крыши.

Чтобы улучшить сопротивление снежного сопротивления фотоэлектрической системы кронштейнов, конструкция может использоваться для увеличения основания кронштейна, увеличения интервала между кронштейнами и т. Д. Для рассеяния снежной нагрузки, чтобы избежать чрезмерного давления на одну кронштейн. В то же время материал кронштейна также должен иметь достаточную долговечность, чтобы противостоять долгосрочному давлению снега без деформации или повреждения. Особенно в высокошифтных районах или снежных областях, конструкция снежного сопротивления системы кронштейнов является важным фактором в обеспечении стабильности фотоэлектрических панелей.

4. Предотвратить движение и наклон фотоэлектрических панелей

Стабильность фотоэлектрических кронштейнов также должна гарантировать, что фотоэлектрические панели не перемещаются и не наклоняются в любом горизонтальном или вертикальном направлении после установки. Структурная конструкция системы кронштейна должна гарантировать, что фотоэлектрические панели прочно зафиксированы для предотвращения ветра, вибрации или других внешних сил, чтобы заставить фотоэлектрические панели ослабить или наклоняться. При установке кронштейна убедитесь, что каждая точка подключения кронштейна является твердой, а метод фиксации с фотоэлектрической панелью соответствует.

Общие методы фиксации кронштейнов включают зажим, сжатие и фиксацию болта, что может эффективно предотвратить перемещение фотоэлектрической панели под ветром или вибрацией. Кроме того, угол установки фотоэлектрической панели также необходимо разумно отрегулировать в соответствии с условиями освещения и погодными условиями области, чтобы уменьшить влияние внешней среды на фотоэлектрическую панель и повысить его стабильность и эффективность выработки электроэнергии.

5. предотвратить чрезмерные изменения температуры

На фотоэлектрические модули будут влиять изменения температуры во время долгосрочного использования, особенно в областях с большими различиями в температуре. Изменения температуры могут привести к расширению или сокращению фотоэлектрических панелей, тем самым влияя на стабильность фотоэлектрических панелей. Чтобы избежать этой ситуации, конструкция фотоэлектрического кронштейна должна обладать определенной адаптивностью температуры и использовать высокотемпературные и низкотемпературные материалы, чтобы обеспечить, чтобы кронштейн мог сохранить свою структурную стабильность в различных климатических условиях.

В то же время метод установки системы кронштейнов должен учитывать факторы теплового расширения и сокращения. Например, между кронштейном и фотоэлектрической панелью должно быть достаточно места, чтобы фотоэлектрическая панель немного расширилась и слегка сократилась из -за изменений температуры, чтобы избежать чрезмерного напряжения, которое вызывает повреждение или падение фотоэлектрической панели.

6. антикоррозия и долговечность

Система фотоэлектрических кронштейнов на крыше должна долгое время подвергать воздействию внешней среды, так что производительность антикоррозии имеет решающее значение. Материал кронштейна должен обладать хорошей коррозионной стойкостью, чтобы предотвратить коррозию в таких средах, как влага и соляный спрей, что влияет на прочность и стабильность кронштейна. Общие материалы, устойчивые к коррозии, включают из нержавеющей стали, алюминиевого сплава, оцинкованной стали и т. Д. Эти материалы могут эффективно продлить срок службы кронштейна и избежать сбоя конструкции кронштейна из-за коррозии.

Поверхностная обработка системы кронштейнов также играет антикоррозионную роль. Например, использование опрыскивания, анодирования и других методов обработки может улучшить коррозионную стойкость поверхности кронштейна, гарантировать, что система кронштейнов всегда поддерживает хорошие характеристики во время долгосрочного использования и избегать ослабления или падения фотоэлектрической панели из-за коррозии.

7. Техническое обслуживание и ремонт

Конструкция системы фотоэлектрических кронштейнов должна не только обеспечивать стабильность и безопасность фотоэлектрической панели, но и учитывать последующее техническое обслуживание и ремонт. Во время дизайна система кронштейнов должна быть легко чистить, осматривать и ремонтировать, чтобы продлить срок службы фотоэлектрической системы. Достаточное пространство должно быть оставлено между фотоэлектрическими модулями и кронштейном, чтобы облегчить персонал работать при ежедневном обслуживании и избежать влияния необоснованной конструкции кронштейнов на более поздние работы по техническому обслуживанию.

В то же время конструкция кронштейна должна избегать накопления пыли или воды, что влияет на эффективность выработки электроэнергии фотоэлектрической панели. Система кронштейнов должна быть спроектирована в простую в очистке структуру, чтобы избежать чрезмерной накапливаемой грязи на поверхности кронштейна или вокруг фотоэлектрической панели, которая влияет на действующую эффективность фотоэлектрической системы.

Как подключить PV м Унтирующая система к конструкции крыши

Система монтажа PV является незаменимой частью системы генерации солнечной энергии, которая в основном отвечает за прочную установку фотоэлектрических панелей на крыше или земле. Метод соединения между системой поддержки и структурой крыши напрямую определяет стабильность, безопасность и долгосрочную надежность фотоэлектрической системы. Правильный метод соединения может обеспечить стабильную работу системы поддержки в экстремальных погодных условиях, таких как ветер, дождь и снег. Различные типы крыш требуют различных методов соединения для обеспечения твердости и защиты системы поддержки.

1. Соединение между деревянной крышей и системой монтажа PV

Деревянные крыши обычно состоят из деревянных балок и деревянных досок, а строительная конструкция нагрузки является относительно легкой. При установке фотоэлектрических опор, особое внимание следует уделять выбору метода соединения, поскольку структура древесины относительно мягкая и сильно изменчивая. В целом, метод соединения деревянных крыш в основном устанавливается болтами, проникающими на крышу или специальные крепежные кронштейны.

Общие методы соединения включают следующее:

Подключение проникновения: этот метод должен починить кронштейн на деревянные балки или деревянные доски деревянной крыши, пробивая отверстия и использовать болты расширения или химические якоря для армирования. Следует отметить, что при проникновении крыши следует гарантировать, что водонепроницаемый слой не будет поврежден. Во время установки отверстия должны быть заполнены герметичными материалами (такими как водонепроницаемые прокладки), чтобы предотвратить проникновение дождевой воды.

Система непредубеляющихся кронштейнов: в некоторых ситуациях, когда вы не хотите повредить водонепроницаемый слой крыши, вы можете выбрать не поднимающуюся систему кронштейнов. Эта система фиксирует кронштейн на крыше, зажимая или взвешивая, и не требует бурения на крыше, поэтому она не повлияет на водонепроницаемый слой. Хотя этот метод более дружелюбен к деревянным крышам, необходимо учитывать грузоподъемность деревянных крыш.

При установке фотоэлектрических кронштейнов на деревянных крышах убедитесь, что способность подшипника каждой точки фиксации кронштейна соответствует структурной емкости деревянной крыши, чтобы избежать ослабления кронштейна из -за распада или старения древесины.

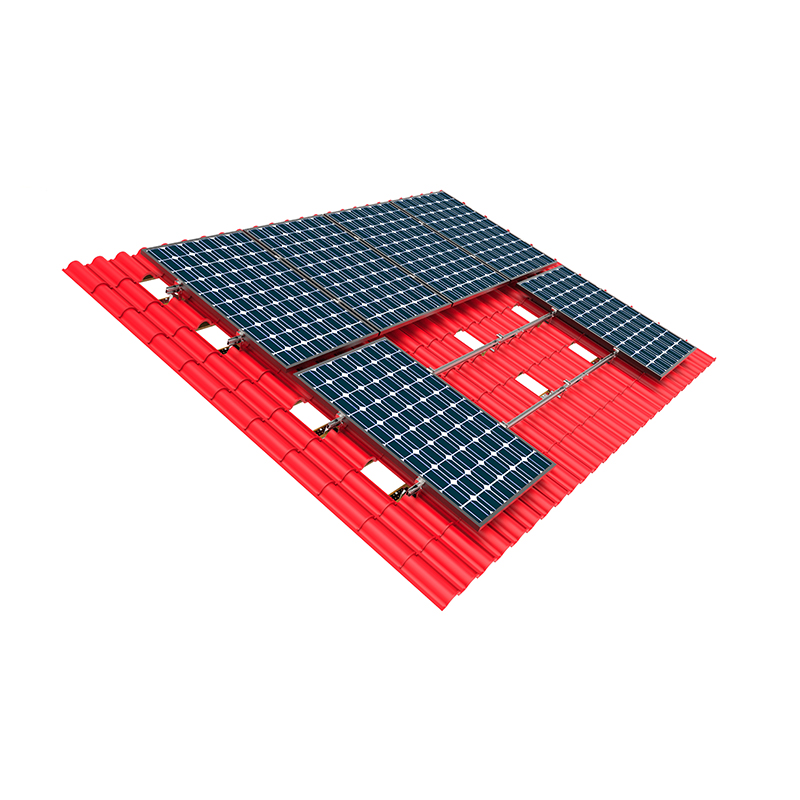

2. Соединение между крышкой плиты и фотоэлектрической системой кронштейнов

Соединение крыш для плиты относительно сложное, а тип плиток и структура крыши необходимо учитывать при проектировании системы кронштейнов. Крыши для плиток обычно состоят из слоя плитки и деревянной конструкции или бетонного слоя внизу. При установке фотоэлектрических кронштейнов следует уделять особое внимание, чтобы не повредить водонепроницаемый слой крыши для предотвращения утечек крыши.

Общие методы соединения включают в себя:

Проникающее соединение: это метод соединения кронштейна к базовой конструкции крыши путем бурения отверстий. Кронштейн соединен с деревянными балками или бетонным слоем крыши с помощью болтов, чтобы обеспечить стабильность фотоэлектрической системы. Во время установки отверстия для проникновения необходимо гидроизолировать, чтобы гарантировать, что водонепроницаемая производительность крыши не повлияла. Водонепроницаемые прокладки, герметичные кольца или другие водонепроницаемые материалы обычно используются для заполнения отверстий.

Система непредубеляющихся кронштейнов: система не подносимой кронштейны обычно фиксирует систему кронштейнов, зажимая плитки или используя веса. Этот метод позволяет избежать повреждения плитки и водонепроницаемых слоев и подходит для случаев, когда вы не хотите повредить структуру крыши или вносить масштабные изменения.

Для крыш для плиты конструкция системы кронштейнов должна учитывать тип и толщину плиток и структурную способность крыши, чтобы гарантировать, что вес равномерно распределен в месте установки каждого кронштейна.

3. Соединение между металлическими крышами и фотоэлектрическими системами кронштейнов

Металлические крыши часто используются в промышленных и коммерческих зданиях из -за их легкостью, долговечности и простой установки. Установка и обслуживание металлических крыш относительно просты, а методы соединения фотоэлектрических кронштейнов относительно разнообразны. Общие материалы для металлических крыш включают стальные пластины, алюминиевые пластины и т. Д.

Общие методы соединения включают в себя:

Подключение проникновения: в металлических крышах кронштейн подключен к конструкции крыши, проникнув в металлический лист крыши. Из-за сильной несущей грузоподъемности металлических крыш соединения проникновения обычно очень стабильны. Используйте водонепроницаемые материалы (такие как водонепроницаемые прокладки), чтобы заполнить отверстия, чтобы не дать дождевой воде проникать в крышу.

Не-пениационное соединение: если вы не хотите повредить металлическую крышу, вы можете выбрать систему без пенсионеров. Этот тип системы кронштейнов исправляет кронштейн, зажимая металлическую крышу, или фиксирует ее по весу, магнитному всасыванию и т. Д. Таким образом, кронштейн не нуждается в пробирках или проникновении на поверхность крыши, поэтому он не повлияет на водонепроницаемые характеристики крыши. Подходит для фотоэлектрических проектов установки, которые не требуют повреждения крыши.

Металлические крыши обладают сильной сопротивлением ветра и подшипникам, поэтому конструкция системы кронштейнов может принять более гибкий метод подключения для обеспечения стабильности системы.

4. Соединение между бетонной крышей и фотоэлектрической кронштейной системой

Бетонные крыши обычно являются конструктивно стабильными и имеют сильную грузоподъемность, поэтому они подходят для установки более тяжелых систем фотоэлектрических кронштейнов. Бетонные крыши распространены в промышленных и коммерческих зданиях. При установке фотоэлектрических кронштейнов кронштейны могут быть зафиксированы путем расширения болтов, химических якорей или других мер подкрепления.

Общие методы соединения включают в себя:

Фиксация проникновения: бетонные крыши могут исправить кронштейн до бетонного слоя с помощью расширения болтов или химических якорей. Этот метод обычно очень стабилен и может выдерживать большие нагрузки. При выполнении подключения к проникновению необходимо гарантировать, что отверстия были запечатаны и водонепроницаемы, чтобы предотвратить просачивание дождевой воды.

Установка без пенсионеров: в некоторых ситуациях, когда вы не хотите просверлить отверстия или не хотите наносить крупномасштабные повреждения здания, вы можете выбрать систему не-пенсионеров. Эта система обычно стабилизирует кронштейн на крыше путем взвешивания или зажима.

Для бетонных крыш установка кронштейна не нужно слишком беспокоиться о проблеме с нагрузкой, но особое внимание следует уделять контактной части между кронштейном и крышей, чтобы избежать повреждения материала крыши из-за чрезмерного локального давления.

5. Меры предосторожности для соединения фотоэлектрических кронштейнов к крышам

При установке всех типов крыши соединение между фотоэлектрическим кронштейном и крышей не только для стабилизации кронштейна, но и для обеспечения долгосрочной стабильности и безопасности системы. Следующие моменты - это вопросы, которые требуют особого внимания во время установки:

Водонепроницаемая обработка: независимо от того, какой метод подключения выбран, необходимо убедиться, что водонепроницаемый слой крыши не будет поврежден. Для подключения к проникновению, такие материалы, как герметизирующие кольца и водонепроницаемые прокладки, должны использоваться для обеспечения нетронутой водонепроницаемой производительности вокруг отверстия для соединения.

Нагрузка и подшипника: каждая крыша имеет различную грузоподъемность. При установке вам необходимо выбрать соответствующий метод подключения в соответствии с требованиями к несущей нагрузке на крыше. Особенно при установке нескольких фотоэлектрических модулей вам необходимо убедиться, что структура крыши может противостоять фотоэлектрическим панелям, кронштейнам и внешним нагрузкам окружающей среды (например, ветряные нагрузки, снежные нагрузки и т. Д.).

Безопасность: В процессе установки все разъемы, болты и гайки должны быть затянуты, чтобы обеспечить стабильное соединение. Кроме того, точки соединения между кронштейном и крышей должны регулярно проверять, чтобы убедиться, что не будет ослабления или повреждения во время долгосрочной работы.

Процесс установки системы фотоэлектрических кронштейнов на крыше

Система фотоэлектрических кронштейнов на крыше является важной частью системы производства фотоэлектрической электроэнергии, несущая ключевую задачу прочной установки фотоэлектрических модулей на крыше. Его процесс установки напрямую влияет на стабильность, эффективность и безопасность фотоэлектрической системы. Стандартный процесс установки фотоэлектрического кронштейна на крыше обычно включает в себя планирование и проектирование, установку кронштейнов, установку фотоэлектрического модуля и проводку системы.

1. Подготовка перед установкой

Перед установкой фотоэлектрической системы кронштейнов требуется подробное обследование и планирование сайта. Перед установкой структура крыши необходимо сначала проверить, чтобы убедиться, что несущая грузоподъемность крыши соответствует требованиям. Подробные записи типа крыши, угла наклона, поверхностного материала и т. Д. Представлены для того, чтобы обеспечить основу для проектирования и установки системы кронштейнов.

Конструкция фотоэлектрического кронштейна на крыше должна быть отрегулирована в соответствии с фактической ситуацией крыши. Например, для различных типов крыш, таких как металлические крыши, крыши для плиты, асфальтовые крыши и т. Д., Метод установки системы кронштейна может быть различным. Количество, расположение, угла и расстояние между фотоэлектрическими модулями также должны быть рассмотрены во время процесса проектирования, чтобы гарантировать, что фотоэлектрическая система может получать солнечный свет под лучшим углом и обеспечить стабильность.

2. Выбор и транспортировка системы кронштейнов

Выберите подходящую систему кронштейнов в соответствии с конкретной ситуацией и требованиями к проектированию крыши. Система кронштейнов обычно включает в себя компоненты, такие как базовый кронштейн, разъемы и устройства регулировки угла. В зависимости от материала на крыше существует множество типов систем скобок, таких как перфорированные скобки, непроцветированные кронштейны (такие как взвешенные кронштейны), плавающие скобки и т. Д. Материалы системы кронштейнов обычно представляют собой алюминиевые сплавы, нержавеющая сталь, оцинкованная сталь и т. Д., Которые обладают хорошими антикоррозионными недвижимостью.

После того, как система кронштейна определена, следующим шагом является транспортировка компонентов кронштейна. Поскольку система кронштейнов должна быть настроена в соответствии с различными проектами, безопасность компонентов кронштейна должна быть обеспечена во время транспорта для предотвращения повреждения или деформации во время транспортировки. Команда по установке необходимо заранее проверить все компоненты кронштейнов, чтобы убедиться, что аксессуары будут завершены и заменить или отремонтировать поврежденные компоненты.

3. Установите фонд кронштейна

Первым шагом в процессе установки кронштейна является установка фонда кронштейна. Для различных типов крыш метод установки фонда кронштейна отличается. Для бетонных крыш можно использовать перфорированные кронштейны, чтобы исправить кронштейн на крыше с помощью расширения болтов или химических якорей. Для крыш для плитов или крыш асфальтовой плиты можно использовать непроцветные системы кронштейнов. Этот тип кронштейна фиксирует фотоэлектрический кронштейн путем взвешивания или зажима, чтобы не повредить водонепроницаемый слой крыши.

При установке опорной основы убедитесь, что опорная фундамент расположен точно и может противостоять нагрузкам фотоэлектрических модулей и внешней среды (например, ветровая нагрузка, снежная нагрузка и т. Д.). Установщик должен точно измерить положение установки поддержки в соответствии с дизайнерскими чертежами, чтобы избежать слишком большего или слишком малого расстояния между поддержкой, чтобы обеспечить стабильность фотоэлектрических модулей.

После установки поддержки также необходимо проверить горизонтальность и вертикальность, чтобы гарантировать, что каждая поддержка может быть стабильно установлена ​​под заданным углом и положением, чтобы избежать наклона или неравномерности поддержки.

4. Установите опорные столбцы и балки

После того, как основание поддержки будет установлена, следующим шагом является установка опорных столбцов и балок. Опорная колонка является основной частью опорного фотоэлектрического модуля, обычно изготовленного из алюминиевого сплава или нержавеющей стали. При установке столбца колонка должна быть плотно подключена к основе крыши, а высота колонны необходимо отрегулировать в соответствии с углом наклона фотоэлектрического модуля, чтобы убедиться, что фотоэлектрический модуль может получать солнечный свет под лучшим углом.

При установке столбца уровень и измеритель водопровода должен использоваться для точной регулировки, чтобы убедиться, что каждый столбец является вертикальным и стабильным. После установки столбца балка необходимо установить дальше. Функция луча состоит в том, чтобы подключить столбцы, чтобы сформировать стабильную опорную кадр. Балки обычно подключены к быстрой блокировке, что делает процесс установки проще и более эффективным.

Соединение между столбцами и балками может быть закреплено или разбито, в зависимости от конструкции системы кронштейна. Во время процесса установки все болты и снимки должны быть затянуты, чтобы избежать ослабления или опасности безопасности при последующем использовании.

5. Установка фотоэлектрических панелей

После того, как рама кронштейна построена, начинается этап установки фотоэлектрической панели. Фотоэлектрические панели обычно устанавливаются, исправляя их на скобки. Положение и направление установки каждой фотоэлектрической панели должно соответствовать требованиям проектирования. Соединение между фотоэлектрической панелью и кронштейном обычно фиксируется зажимами или болтами.

При установке фотоэлектрических панелей установщик должен убедиться, что направление и угол фотоэлектрических панелей соответствовали требованиям конструкции, чтобы избежать перекоса или неровных фотоэлектрических панелей. Во время процесса установки соответствующие зазоры должны быть оставлены между фотоэлектрическими панелями, чтобы обеспечить циркуляцию воздуха, снизить повышение температуры и обеспечить долгосрочную и эффективную работу фотоэлектрических панелей.

После установки фотоэлектрических панелей также необходимо проверить, является ли соединение между фотоэлектрическими панелями и кронштейнами твердым, и убедиться, что поверхность фотоэлектрических панелей чистой, и нет грязи или мусора, которые влияют на эффективность производства электроэнергии фотовоолтовых панелей.

6. Электрическое соединение и проводка

После установки фотоэлектрического кронштейна и фотоэлектрической панели следующим шагом является электрическое соединение и проводка. Проводка является ключевой ссылкой, чтобы гарантировать, что фотоэлектрическая система выработки электроэнергии могла работать должным образом. Во время процесса проводки необходимо разумно выбирать кабели, разъемы и инверторы в соответствии с параметрами напряжения и тока фотоэлектрических компонентов и требований к проектированию системы.

При проводке все кабели должны быть направлены в соответствии со стандартными спецификациями, чтобы гарантировать, что кабели не повреждены внешними силами и избегали чрезмерного изгиба кабеля. Кабели должны быть зафиксированы специальными кабельными зажимами или кронштейнами, чтобы избежать прямого контакта между кабелями и поверхностью крыши, а также предотвратить старение кабелей из -за трения или ультрафиолетового излучения.

После того, как все электрические соединения завершены, установщику необходимо провести электрическую проверку системы, чтобы убедиться, что каждая точка подключения имеет хороший контакт, и нет риска короткого замыкания или утечки в электрической линии. В то же время рабочая статус инвертора следует проверить, чтобы убедиться, что он может обычно преобразовать DC в AC.

7. Финальная проверка и ввод в эксплуатацию

После того, как все установки завершены, последним шагом является проведение окончательного осмотра и ввода в эксплуатацию системы. Это включает в себя проверку стабильности системы кронштейнов, гарантируя, что все соединительные детали прикреплены на месте, а фотоэлектрические панели не ослаблены или не наклонены. В то же время, электрическая система должна пройти подробную проверку безопасности, чтобы убедиться, что электрическое соединение соответствует стандартам безопасности и избегает электрических несчастных случаев.

В ходе процесса отладки необходимо протестировать выходную мощность системы, эффективность зарядки и другие показатели производительности, чтобы гарантировать, что фотоэлектрическая система может работать нормально после установки и достичь разработанной производительности. Установщик должен вести подробную запись о рабочем статусе всей системы и оптимизировать и регулировать систему в соответствии с фактическими условиями.

Нужна ли система фотоэлектрического кронштейна регулярное обслуживание?

В качестве важной части фотоэлектрической системы выработки электроэнергии, система фотоэлектрических кронштейнов отвечает за прочную установку фотоэлектрических модулей на крыше или земле. Стабильность его конструкции и установки напрямую связана с долгосрочной рабочей эффективностью и безопасностью всей фотоэлектрической системы. Хотя сама система фотоэлектрических кронштейнов не имеет сложных электрических компонентов, она по -прежнему нуждается в регулярной проверке и обслуживании. Техническое обслуживание системы кронштейнов может не только продлить срок службы, но и обеспечить общую производительность и безопасность фотоэлектрической системы.

1. Производительность антикоррозии системы кронштейнов

Система фотоэлектрических кронштейнов обычно устанавливается на открытом воздухе и в течение длительного времени подвергается воздействию природной среды. Внешние факторы, такие как изменение климата, ветер, осадки и ультрафиолетовые лучи, будут влиять на материалы кронштейна, особенно металлический кронштейн, который подвержен коррозии. У влажного солевого спрея, сильного солнечного света и других сред, поверхностная обработка и антикоррозионное покрытие кронштейна могут постепенно возрастать, что приводит к коррозии.

Регулярное техническое обслуживание может эффективно обнаружить, является ли антикоррозионный слой кронштейна неповрежденным, со временем обнаруживает проблемы с коррозией, а также отремонтировать или заменить их. Например, когда кронштейн с сплава алюминиевого сплава в течение длительного времени подвергается воздействию влажной среды, слой оксида поверхности может ухудшаться из-за ультрафиолетового излучения и эрозии дождя, влияя на его антикоррозионные характеристики. Следовательно, необходимо регулярно осматривать систему поддержки, особенно поверхностное покрытие поддержки, чтобы обеспечить хороший антикоррозийный эффект и предотвратить долгосрочную коррозию от повреждения системы поддержки.

2. Проверка крепеж и соединительных деталей

Стабильность системы монтажа PV в основном зависит от твердости крепеж и соединительных деталей. Со временем соединение между опорой и крышей или землей может ослабить из -за изменений температуры, ветра или других внешних факторов. Освобождение крепежных изделий не только приведет к нестабильной поддержке, но также повлияет на положение установки фотоэлектрического модуля, влияет на эффективность производства электроэнергии системы и может даже вызвать падение фотоэлектрического модуля, вызывая угрозы безопасности.

Таким образом, регулярный осмотр и укрепление крепежных изделий, таких как болты, гайки и пряжки в системе поддержки, являются важной мерой для обеспечения долгосрочной стабильной работы системы поддержки. В областях высокой скорости ветра нагрузки ветра могут вызвать дополнительное давление на систему поддержки, что приводит к ослаблению или деформации соединения, поэтому необходимо регулярно проверять состояние закрепления этих частей, чтобы предотвратить опасность безопасности, вызванные ослаблением.

3. Проблемы с очисткой и накоплением пыли

Хотя основная функция системы монтажа PV заключается в поддержке фотоэлектрических модулей, зазоры и соединения между поддержкой и фотоэлектрической панелью также могут стать местами для накопления пыли. Особенно в засушливых и пыльных областях пыль и грязь легко накапливаются на поверхности кронштейна или между кронштейном и фотоэлектрическим модулем, влияя на циркуляцию воздуха и рассеивание тепла фотоэлектрической системы и, таким образом, влияет на эффективность выработки электроэнергии фотоэлектрической панели.

Регулярная очистка системы кронштейнов и ее окружающая среда может не только повысить эффективность выработки электроэнергии фотоэлектрической системы, но и предотвратить разрушение грязи. В процессе очистки следует уделять особое внимание, чтобы не повредить антикоррозийный слой кронштейна и избежать использования слишком грубых инструментов или чистящих средств. Регулярная чистка особенно важна в некоторых горячих или пыльных средах.

4. Профилактическая проверка и обслуживание

Другим важным аспектом регулярного обслуживания систем фотоэлектрических кронштейнов является проведение профилактических проверок. Системы фотоэлектрических кронштейнов, как правило, являются долгосрочными инвестициями, как правило, с срок службы проектирования 25 лет или даже дольше. Следовательно, более экономично и эффективно определять потенциальные проблемы и восстановить их во времени, чем выполнять масштабные ремонты после серьезных неудач.

Например, устойчивость к ветру фотоэлектрических кронштейнов является ключевым фактором в проектировании системы. Когда время использования увеличивается, сопротивление ветра кронштейна может быть повреждено. Регулярно проверяйте общую стабильность кронштейна, особенно после штормов и сильных ветров, чтобы проверить, является ли кронштейн свободным или поврежденным, чтобы убедиться, что фотоэлектрические модули могут оставаться стабильными в неблагоприятных погодных условиях.

Кроме того, устройство регулировки угла кронштейна, соединение между кронштейном и крышей, а также основание кронштейна необходимо регулярно проверять. Заранее обнаружив потенциальные проблемы в системе кронштейнов, частота отказов в работе системы может быть эффективно снижена, а общая надежность фотоэлектрической системы может быть улучшена.

5. Дизайн сопротивления землетрясения и снега системы кронштейнов

В районах с серьезными землетрясениями или накоплением снега устойчивость к землетрясению и сопротивление снега системой кронштейнов особенно важны. Со временем система фотоэлектрических кронштейнов на крыше может быть деформирована из -за землетрясений или снежного давления, особенно в горных районах или высоких широтах, где давление снега может постепенно влиять на систему кронштейнов.

Регулярно проверять сопротивление землетрясения и снежное сопротивление кронштейна может эффективно избежать повреждения кронштейна, вызванного снегом или землетрясениями. В некоторых высоких снежных зонах следует уделять особое внимание в зону контакта между кронштейном и крышей, чтобы предотвратить деформацию или повреждение кронштейна из -за чрезмерного снега или льда. Особенно для традиционных крыш для плиты и металлических крыш, система кронштейнов должна регулярно проверять, чтобы гарантировать, что она может выдерживать нагрузки в различных климатических условиях.

6. Улучшение системы и обновление технологий

С развитием технологий фотоэлектрической отрасли, новые системы кронштейнов постоянно появляются с лучшей структурной оптимизацией и более высокой эффективностью безопасности. Во время регулярного технического обслуживания также можно рассмотреть технические обновления или улучшения для старых систем кронштейнов. Например, в оригинальную систему скобок могут быть добавлены устойчивые к ветроустойчивому или снежкому армирую компоненты, или новые материалы могут использоваться для замены оригинальной системы кронштейнов для улучшения общей стабильности и срока службы системы.

Во время регулярного технического обслуживания можно оценить производительность системы кронштейнов, а скобка может быть своевременно обновляться и отремонтировать в сочетании с современными технологическими разработками. Это может не только продлить срок службы системы фотоэлектрических кронштейнов, но и повысить эффективность производства электроэнергии системы и еще больше улучшить общие экономические преимущества системы производства фотоэлектрической электроэнергии.

7. Цикл обслуживания и стандарты реализации

Цикл обслуживания системы фотоэлектрических кронштейнов варьируется в зависимости от региона, среды и проектирования системы. Вообще говоря, для систем фотоэлектрических кронштейнов в общих условиях комплексная проверка и техническое обслуживание раз в год - это общий цикл. В особых условиях, таких как сильные ветры, тяжелый снег и высокая влажность, цикл обслуживания кронштейна может быть укорочен. Частота и конкретное содержание технического обслуживания должны быть определены на основе фактических условий и среды использования системы. .
